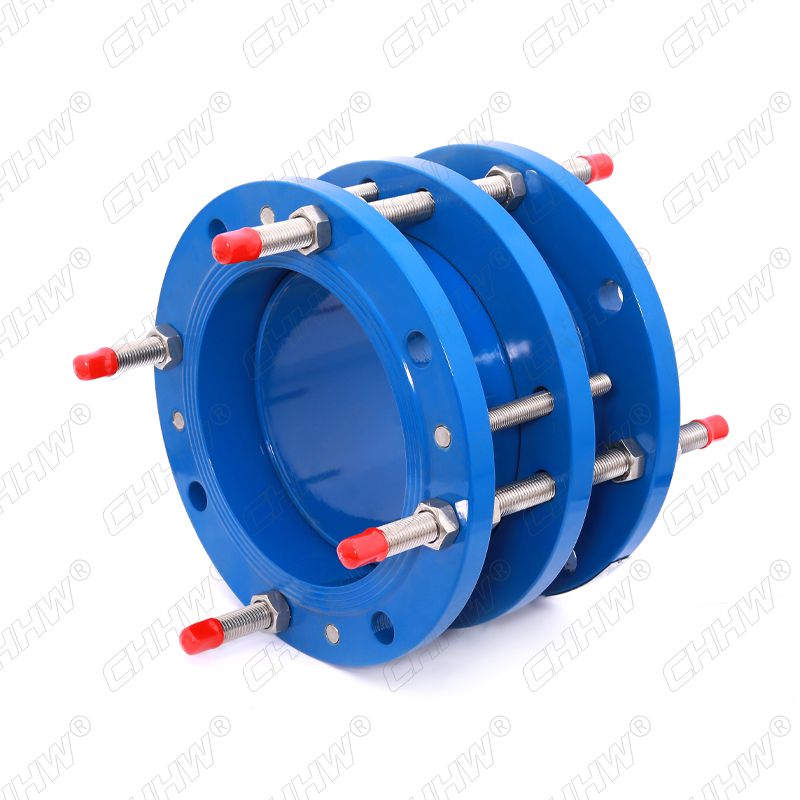

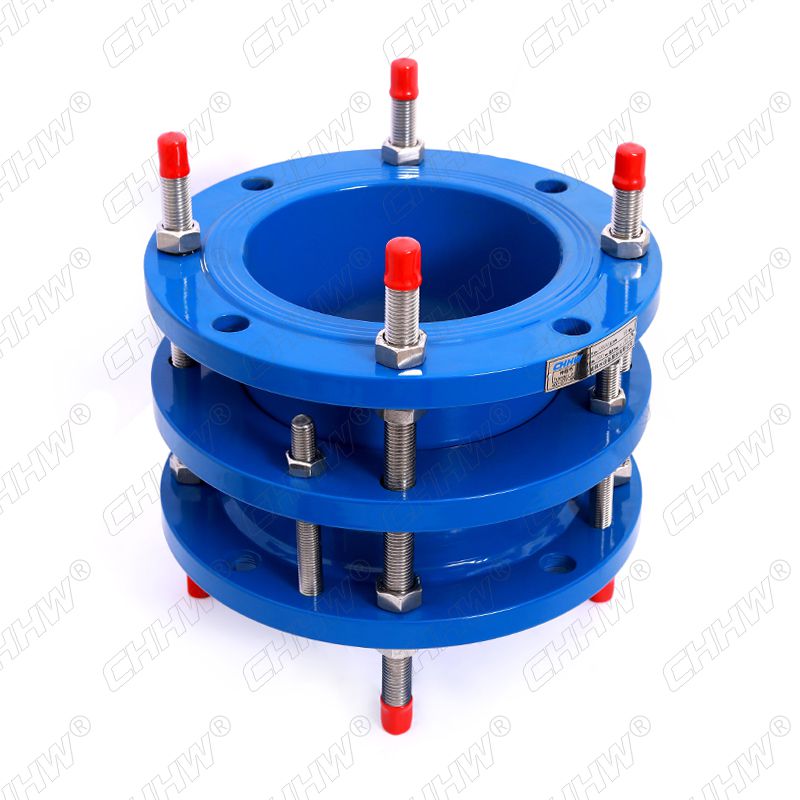

VSSJAF(C2F)型雙法蘭松套傳力接頭

【產品別名】：伸縮節 膨脹節 補償器補償接頭

【產品規格】：DN65~3200mm

【產品認證】：出廠檢測

【工作壓力】：PN0.6~6.4MPa

【工作溫度】：80℃

【生產周期】：1~2天

淘寶下單技術支持

服務熱線:037164012777 微信:13673393166

產品概述產品特性結構材質 技術條件規格參數 適用管路生產規范用戶手冊服務承諾

　　VSSJAF(C2F)型雙法蘭松套傳力接頭由本體、密封圈、壓蓋、伸縮短管等主要部件組成VSSGAF(C2F)型雙法蘭傳力接頭適用于兩邊均與法蘭連接的管道中。安裝時調節產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

　　VSSJAF(C2F)型雙法蘭傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整在工作時，可以把軸向推力傳遞至整個管道。

CHHW牌VSSJAF(C2F)型雙法蘭松套傳力接頭-特點

剛性連接
可以傳遞軸心力，從而保護閥門、泵等設備。

安裝簡單
方便安裝維修

CHHW牌VSSJAF(C2F)型雙法蘭松套傳力接頭-優點

承插口可適配鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等連接。

序號 No.	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT450-10，Q235A
2	密封圈Gasket	1	NBR
3	壓蓋Cover	1	QT450-10，Q235A
4	限位短管Limited short pipe	1	Q235A
5	螺栓Stud	n	Q235A,35#
6	螺母Nut	Tn	Q235A,20#

適用溫度℃Applicable Temperature	-20℃~+80℃（特殊可達-40℃~+250℃）-20℃~+80℃(-40℃~+250℃ under special conditions)
適用介質Applicable Medium
	本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

公稱直徑Nominal Diameter DN	管子外徑External diameter of pipe DW	長度Length		法蘭連接尺寸Flange connecting dimension
		長度Length		0.6Mpa				1.0Mpa
		L1	L	D	D1	n-Th	b	D	D1	n-Th.	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			320	280	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	595	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1115	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1230	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1455	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1675	1820	40-M45	68
1800	1820	380		2045	1970	44-M36	50	1915	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2115	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2325	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2550	2650	56-M52	82
2600	2620	220	80	2905	2810	60-M45	64	2760	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3180	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76


給水行業-伸縮接頭應用	火電工程-伸縮接頭應用	水泥廠-伸縮接頭應用	造紙廠-伸縮接頭應用	水力發電-伸縮接頭應用

化工行業-伸縮接頭應用	消防-伸縮接頭應用	污水處理廠-伸縮接頭應用	石油開采-伸縮接頭應用	天然氣管道-伸縮接頭應用

施工細節

用料

CHHW®伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠

除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12456-2007，早有GB/T12456-1997.

主要由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞。主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。

產品檢驗

伸縮接頭應進行水壓實驗：

1).DN65-150，以Pm=2.4mpa進行密封性實驗；

2).DN200－400，以Pm=1.5Mpa進行密封性實驗；

分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們在現實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

　　VSSJAF(C2F)型雙法蘭松套傳力接頭安裝說明

　　雙法蘭松套傳力接頭適用兩邊都是法蘭的連接方式，安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道
