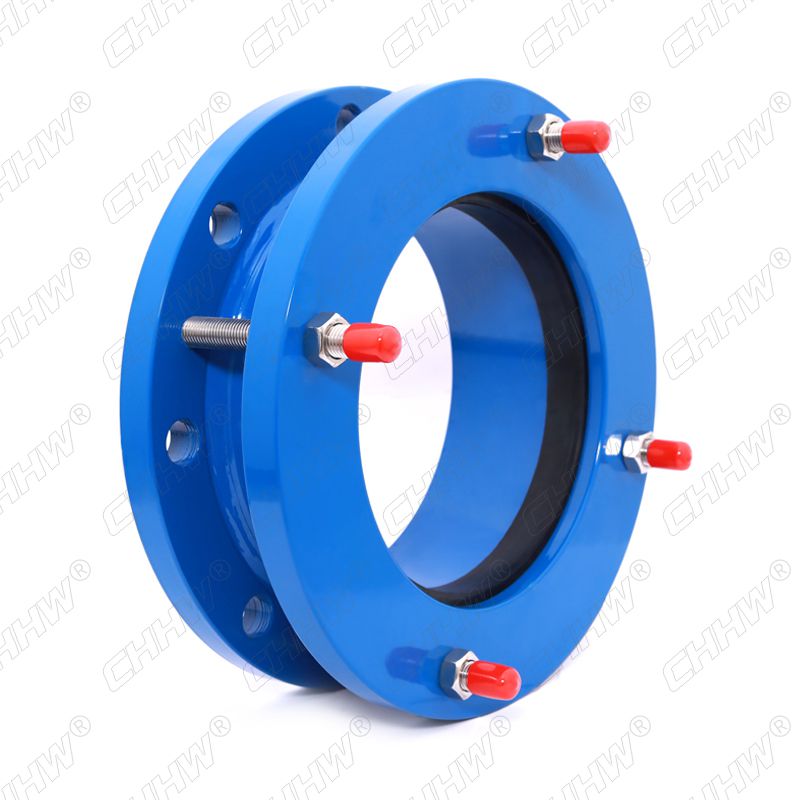

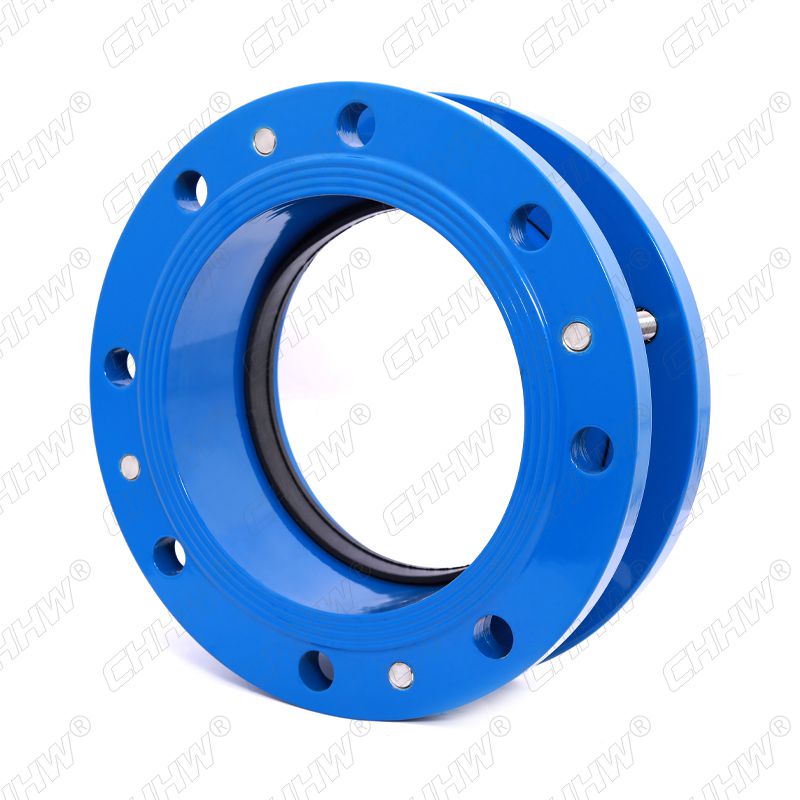

VSSJA(AF)型法蘭式松套伸縮接頭

【產品別名】：法蘭松套補償接頭法蘭松套伸縮節 膨脹節 補償器

【產品規格】：DN65~4000mm

【產品認證】：出廠檢測

【工作壓力】：0.25~1.0MPa

【工作溫度】：80℃

【生產周期】：1~2天

淘寶下單技術支持

服務熱線:037164012777 微信:13673393166

產品概述產品特性結構材質 技術條件規格參數 適用管路生產規范用戶手冊服務承諾

　　VSSJA(AF)型法蘭式松套伸縮接頭又稱作法蘭松套補償接頭、法蘭松套伸縮節。

　　它采用和壓蓋松套伸縮接頭相同的密封原理，連接方式一端為法蘭連接，另一端為承插連接，適合閥門等設備與管道的連接同時能補償管道的軸向位移，保護閥門等設備。保證管道的安穩運行。

　　CHHW®生產的VSSJA(AF)型法蘭松套伸縮接頭其材質的選擇一向是非常嚴格的，確保產品的質量。

CHHW牌VSSJA(AF)法蘭式松套伸縮接頭-特征

安裝簡單方便，方便閥門安裝，可承受管線的軸向拉力。
金屬和密封圈嚴格按使用性能及用戶要求要求選用。產品材質外部涂裝高強度的防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。
在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換。

CHHW牌VSSJA(AF)法蘭式松套伸縮接頭-優點

承插口可適配鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等連接。
當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁?，管子能偏斜，松套伸縮接頭確保密封無滲漏，從而起到自動補償之目的。
該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。

序號 No.	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q235A,ZG230-450,20
2	壓蓋Cover	1	QT400-15，Q235A,20，ZG230-450,1Cr13
3	密封圈Gasket	2	NBR
4	螺柱Bolt	n	Q235A,35，1Cr18Ni9Ti
5	螺母Nut	n	Q235A,20，1Cr18Ni9Ti

適用溫度℃Applicable Temperature	-20℃~+80℃（特殊可達-40℃~+250℃）-20℃~+80℃(-40℃~+250℃ under special conditions)
適用介質Applicable Medium
	本產品適用于輸送海水，淡水，冷熱水，飲用水，生活污水，原油，燃油，潤滑油等溫度不高于250度的蒸汽和顆粒粉狀等介質。

公稱直徑Nominal Diameter DN	管子外徑External diameter of pipe DW	長度Length		法蘭連接尺寸Flange connecting dimension
		長度Length		0.25Mpa			0.6Mpa			1.0Mpa
		L1	L	D	D1	n-do	D	D1	n-do	D	D1	n-do
65	76	105	118	160	130	4-14	160	130	4-14	185	145	4-18
80	89		118	190	150	4-18	190	150	4-18	200	160	8-18
100	108		123	210	170		210	170		220	180
100	114			210	170		210	170		220	180
125	133			240	200	8-18	240	200	8-18	250	210
125	140			240	200		240	200		250	210
150	159			265	225		260	225		285	240	8-22
150	168			265	225		260	225		285	240
200	219			320	280		320	280		340	295
250	273		130	375	335	12-18	375	335	12-18	395	350	12-22
300	325	130	160	440	395	12-22	440	395	12-22	445	400	12-22
350	355			490	445		490	445		505	460
350	377			490	445		490	445		505	460
400	406			540	495	16-22	540	495	16-22	565	515	16-22
400	426			540	495	16-22	540	495	16-22	565	515	16-22
450	457			595	550	16-22	595	550	16-22	615	565	16-26
450	480			595	550	16-22	595	550	16-22	615	565	16-26
500	508			645	600	20-22	645	600	20-22	670	620	20-26
500	530			645	600	20-22	645	600	20-22	670	620	20-26
600	610			755	705	20-26	100	705	20-26	780	725	20-30
600	630			755	705	20-26	100	705	20-26	780	725	20-30
700	720			860	810	24-26	860	810	24-26	895	840	24-30
800	820	220	225	975	920	24-30	975	920	24-30	1015	950	24-33
900	920			1075	1020	24-30	1075	1020	24-30	1115	1015	28-33
1000	1020			1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	1220			1375	1320	32-30	1405	1340	32-33	1455	1380	32-40
1400	1420		270	1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	1620			1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	1820			1990	1930	44-30	2045	1970	44-40	2115	2020	44-48
2000	2020			2190	2130	48-30	2265	2180	48-42	2325	2230	48-48
2200	2220		275	2405	2340	52-33	2475	2390	52-42	2550	2440	52-56
2400	2420		275	2605	2540	56-33	2685	2600	56-42	2760	2650	60-56
2600	2620	240	300	2805	2740	60-33	290S	2810	60-48	2960	2850	60-56
2800	2820			3030	2960	64-36	3115	3020	64-48	3180	3070	64-56
3000	3020			3230	3160	68-36	3315	3220	68-48	3405	3290	68-60
3200	3220			3430	3360	72-36	3525	3430	72-48
3400	3420			3630	3560	76-36	3735	3640	76-48
3600	3620			3840	3770	80-36	3970	3860	80-56
3800	3820			4045	3970	80-39
4000	4020			4245	4170	84-39


給水行業-伸縮接頭應用	火電工程-伸縮接頭應用	水泥廠-伸縮接頭應用	造紙廠-伸縮接頭應用	水力發電-伸縮接頭應用

化工行業-伸縮接頭應用	消防-伸縮接頭應用	污水處理廠-伸縮接頭應用	石油開采-伸縮接頭應用	天然氣管道-伸縮接頭應用

施工細節

用料

CHHW®伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠

除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12456-2007，早有GB/T12456-1997.

主要由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞。主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。

產品檢驗

伸縮接頭應進行水壓實驗：

1).DN65-150，以Pm=2.4mpa進行密封性實驗；

2).DN200－400，以Pm=1.5Mpa進行密封性實驗；

分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們在現實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

CHHW牌VSSJA(AF)法蘭式松套伸縮接頭安裝及注意事項

伸縮接頭在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
對帶內套筒的伸縮接頭應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮接頭的鉸鏈轉動平面應與位移轉動平面一致。
不能以伸縮接頭變形的方法來調整管道的安裝超差，以免影響伸縮接頭的正常功能、降低使用壽命及增加管件系統、設備、支承構件的載荷。
管件系統安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管件系統在環境條件下有充分的補償能力。
焊接直徑大、壁厚，焊接操作難度大，質量要求高的伸縮器時，應提前對安裝人員進行一些列焊工培訓、測試等學習。
安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。（必要的時候應使用防護罩保護）
緊固限位螺栓時必須對角均勻的扭緊壓蓋螺母，動作不要過大，保持壓蓋于管壁勻，防止壓蓋歪斜。
安裝伸縮接頭支架，滑動支架時要求支座底板平整、光滑，涂油脂和加聚四氟墊板以保證伸縮接頭防震降噪。
所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。（DN65-150，以Pm=2.4mpa進行密封性實驗；DN200－400，以Pm=1.5Mpa進行密封性實驗；水壓試驗用水清洗液的96氯離子含量不超過25PPM）
如遇特殊情況請聯系在線客服或撥打我司400服務熱線轉技術咨詢解決。
