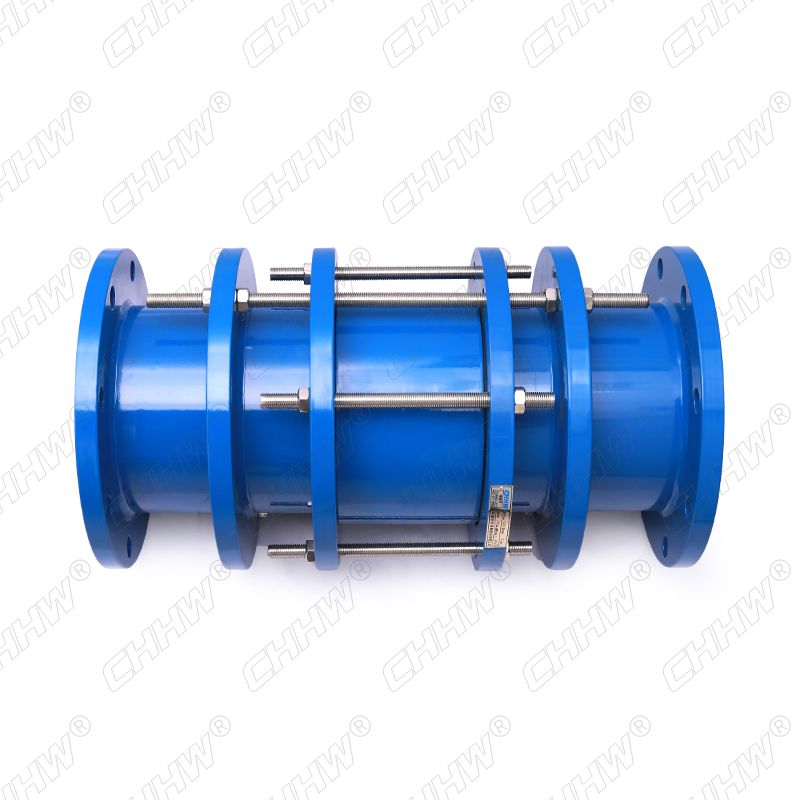

SSJB-2(BY)壓蓋式松套限位伸縮接頭詳細說明：

　　1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。

　　2. 該產品內管材分為鑄鐵(HT )、鍍鋅(DX )和鋼制(SF )三種。工作壓力分PN6 、PN10 、PN16 三種。

　　3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。

　　4. 法蘭連接采用GB4216.3 -4126.5 標準。

　　5. 如選用其它規格可另行生產。

　　伸縮器連接方式：

　　法蘭連接、焊接兩種，直埋式伸縮器(非地溝、設井安裝時)一般采用焊接。

   　SSJB-2(BY)壓蓋限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。

　　SSJB-2(BY)壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和緩解軸向壓力推力的管道松套連接。

　　SSJB-2(BY)壓蓋限位伸縮接頭的特點：壓蓋限位伸縮接頭伸縮量大，(10mm-25mm)安裝簡單方便，使用壽命長(使用壽命長達20年-30年)維修方便。

CHHW牌SSJB-2(BY)壓蓋式松套限位伸縮接頭-特點

　　伸縮量大、安裝簡單方便，方便閥門安裝，可承受管線的軸向拉力。

　　金屬和密封圈嚴格按使用性能及用戶要求要求選用。產品材質外部涂裝高強度的防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。

　　在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換。

　　構獨特，性能穩定，使用壽命長(使用壽命長達10—30年)、維修方便。

　　良好的補償管道位移的特點還能實現降振減噪的功能。


CHHW牌SSJB-2(BY)壓蓋式松套限位伸縮接頭-優點

　　承插口可適配鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等連接。

　　兩端由法蘭套管組成，大大提高了管道線路連接處的穩定性。

　　結構獨特，性能穩定，使用壽命長(使用壽命長達10—30年)。

施工細節

CHHW®伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠

除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12456-2007，早有GB/T12456-1997.


主要由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞。主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。

產品檢驗

伸縮接頭應進行水壓實驗：

1).DN65-150，以Pm=2.4mpa進行密封性實驗；

2).DN200－400，以Pm=1.5Mpa進行密封性實驗；


分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們在現實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

　　關于SSJB-2(BY)壓蓋式松套限位伸縮接頭安裝及注意事項

　　伸縮接頭在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

　　對帶內套筒的伸縮接頭應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮接頭的鉸鏈轉動平面應與位移轉動平面一致。

　　需要進行“冷緊”的伸縮接頭，預變形所用的輔助構件應在管路安裝完畢后方可拆除。

　　嚴禁用波紋伸縮接頭變形的方法來調整管道的安裝超差，以免影響伸縮接頭的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

　　安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

　　管系安裝完畢后，應盡快拆除波紋伸縮接頭上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

　　伸縮接頭所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。

　　水壓試驗時，應對裝有伸縮接頭管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮接頭及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

　　水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。

　　與伸縮接頭波紋管接觸的保溫材料應不含氯離子。
