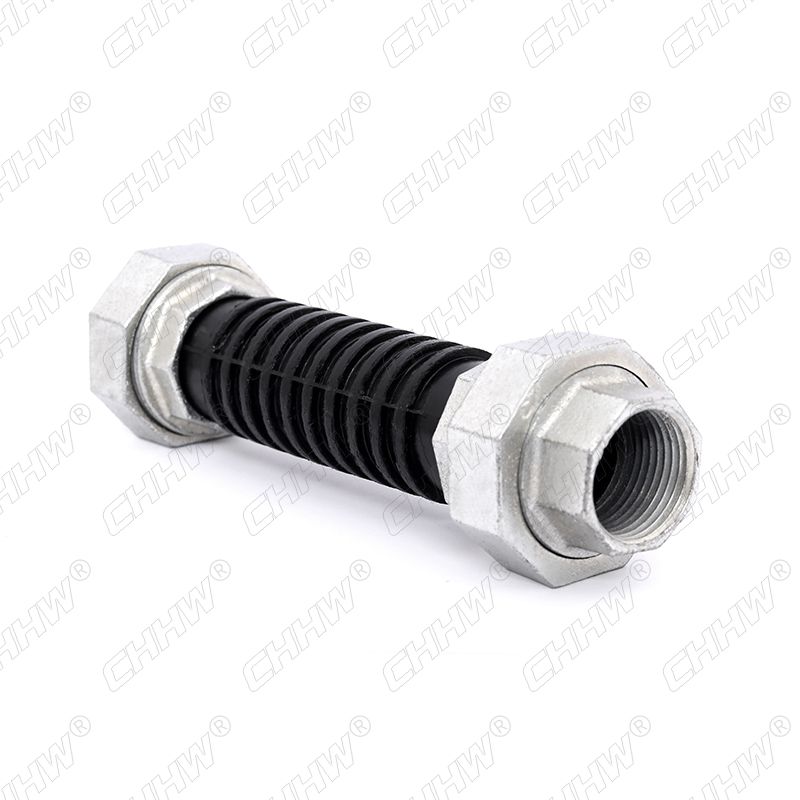

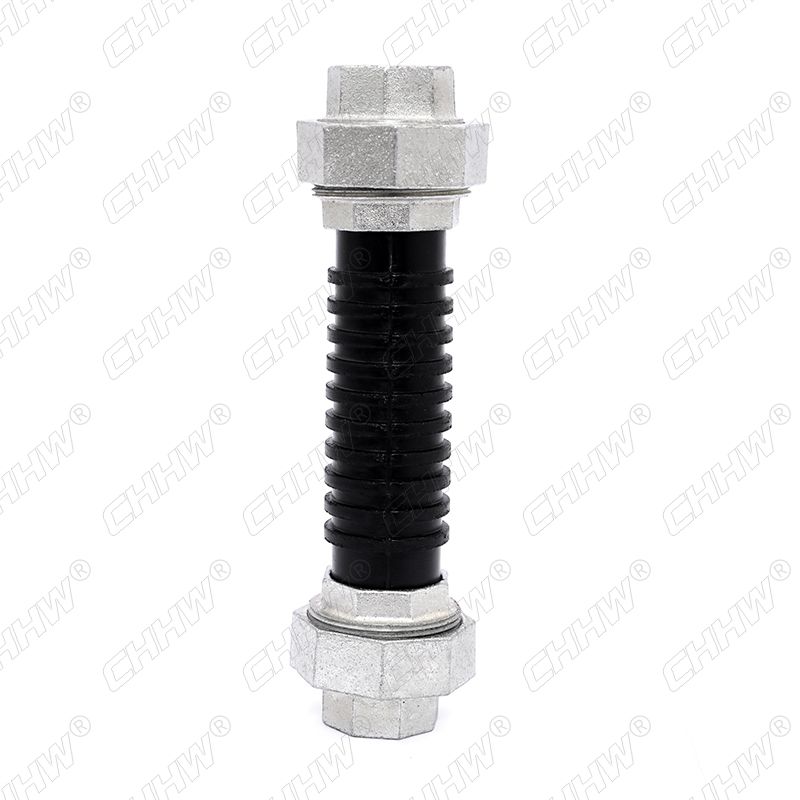

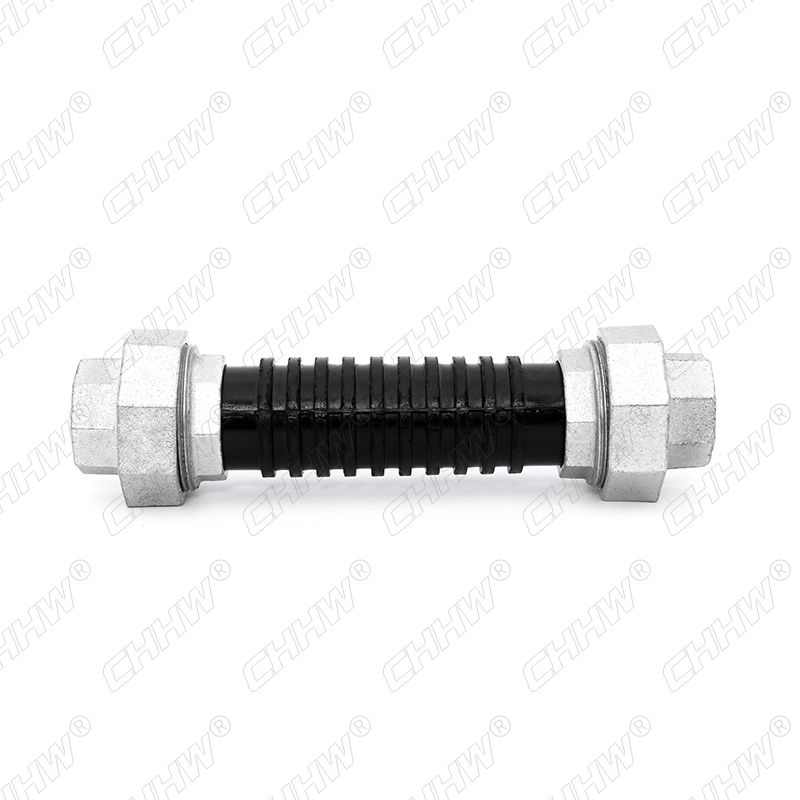

CHHW華威牌JGD-B1-PN15-DN32異徑絲扣連接風機盤管橡膠接頭由內層膠、多層刮膠簾子布增強、外層膠構成的橡膠管和金屬活接頭組成，相比普通絲扣連接風機盤管橡膠接頭多出了變徑作用，可方便不同型號口徑的轉接及轉換。具有耐壓高、彈性好、偏轉位移量大、耐老化、吸震好等特點，適用于賓館、飯店客房的空調用各種風機盤管機組的進出口管道連接。

CHHW華威牌(工程系列)異徑絲扣連接風機盤管橡膠接頭-特點

---

吸收軸向運動（伸展和壓縮）。
軸向運動是橡膠軟接頭的尺寸長度從其自由長度沿平行于其縱軸的方向的變化。

吸收橫向運動。
橫向運動是橡膠軟接頭的一端在垂直于其縱軸的方向上相對于另一端的相對位移。

吸收角和扭轉運動。
角運動是橡膠軟接頭的縱軸朝旋轉點的旋轉位移。扭轉是指圍繞波紋管中心線將波紋管的一端相對于另一端扭轉。

減少振動。
橡膠軟接頭可以隔離或減少設備引起的振動。減少了振動的傳遞，它們可以保護設備免受這些不利影響。

阻尼聲音傳輸。
橡膠軟接頭往往會削弱聲音的傳遞，因?yàn)橄鹉z接頭和配對法蘭的鋼-橡膠界面



CHHW華威牌(工程系列)異徑絲扣連接風機盤管橡膠接頭-優點

---

降低疲勞系數
鑒于天然和合成彈性體的固有特性，由于接頭和配套法蘭的鋼-橡膠界面，它們不會疲勞破裂或變脆，并且不會產生任何電解作用。

非凡的耐磨性和耐腐蝕性各工業可用
使用多種天然，合成和特殊用途的彈性體和織物。經過處理和組合的材料可以滿足廣泛的實際壓力/溫度操作條件，腐蝕侵蝕，磨損和侵蝕。適用介質及適用行業參見技術條件和適用管路。

最小的面對面尺寸，同時吸收較大的運動
橡膠膨脹節具有最小的面對面長度，可在軸向壓縮，軸向延伸和橫向偏斜以及在角度和扭轉方向上提供出色的運動能力。

橡膠
固有的柔韌性降低了彈簧剛度橡膠膨脹節的固有柔韌性允許幾乎無限制的撓曲從強加的運動中恢復，從而需要相對較小的移動力，從而避免了對動力設備的損壞。

無需安裝墊片
硫化橡膠的法蘭和與軟管集成在一起的織物均不提供彈性伸縮接頭，因此在大多數應用中無需使用墊片。在安裝之前，請檢查組裝說明。

輕質
橡膠膨脹節重量較輕，有助于降低安裝人工成本。

減少熱損失
橡膠膨脹節減少熱損失，提供長期的免維護服務。

設計及參數
先進的自動成型機成型，纏繞為實心纏繞法，耐高壓

經濟耐用
滿足工程預算價格，安全，耐用，免維護。



施工細節



---

用料



橡膠軟接頭

由獨立的橡膠層（甄選原料）和增強材料制成，在成型或成型后將其硫化在一起。

擁有35種以上的橡膠彈性體，并具有通過復合進一步改變性能的能力，對于非CHHW技術人員而言，選擇合適的橡膠聚合物來滿足其要求可能是一項挑戰。我們的專家可能會協助我們的客戶選擇合適的材料并降低故障風險。

織物增強材料
球體結構通常使用高質量品牌合成纖維，例如，聚酯，芳綸。織物簾布層用橡膠或合成化合物浸漬，以允許織物簾布層之間的柔韌性。

金屬補強
鋼絲或?qū)嵭匿摻z繩嵌入胎體中，并用作接頭的補強構件。

法蘭
碳鋼為標準配置。也可提供鍍鋅或熱浸鍍鋅碳鋼，304，314，316不銹鋼，雙相不銹鋼等。常用為GB標準套件，也可可根據，EN，ANSI，JIS，AWWA標準或任何特定尺寸鉆孔的法蘭。

面料增強材料：
尼龍©，聚酯纖維，芳綸或芳綸©

金屬增強材料：
鋼絲或?qū)嵭匿摻z繩嵌入胎體中，并用作膨脹縫的加強件。



---

分析設計實踐及檢測



我們的分析和設計實踐包括：

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的橡膠軟接，以便在需要時提供完整的管道應力分析。

檢測：

CHHW系列出廠抽檢率達≈30%，抽檢項目包括：壓力測試，位移性能，膠料物理性能，粘和強度，水質檢驗。

當膠料配方有變化時，隨時對膠樣進行檢驗。并根據GB/T5749和GB/T17219中規定的項目檢驗，不達標堅決不銷售。



1使用須知:

---



1)使用之前先確認產品是否有損傷，如發現密封圈或內側橡膠有損傷的話，請勿使用。 2)使用前先確認現場的最大工作壓力和溫度是否在產品的使用工作條件范圍內。 3)操作不當會致使產品損壞，比如完全切斷開關后的操作等。在操作時，請務必檢查閥門的開閉位置。

4)請勿使用類似讓流體急速注入閥門的操作方法。 5)本產品要求的水速為不大于3米/秒。 6)請注意不要接觸以下物質:油脂、有機溶劑(稀釋劑、甲苯等)、強酸、強堿等。萬一有接觸，應馬上沖洗干凈。



2安裝須知:

---



1)請參照下邊的安裝圖例，將橡膠接頭安裝到水泵系統時，如果止回閥位于橡膠接頭之下安裝，那么泵啟動和停止時形成的水壓和水錘效應都將對橡膠接頭產生不良影響。		4)連接橡膠接頭與管道時，請注意正確的尺寸及中心位置，勿施加任何不必要的外力，如壓力、張力、扭轉力等。 5)安裝完成后，如在產品附近，進行焊接或焊割的話，請用板材或布料蓋住產品以免濺到火花。如有焊接或焊割引起的傳熱危險，請采取把橡膠接頭從管道上坼下來等應對措施。（如下圖）
2)請?jiān)诋a(chǎn)品的伸縮、偏角、偏移的允許值范圍內進行安裝。（如下圖）            3)安裝時，請考慮到產品移位時所需的空間，勿讓產品觸碰到周圍的裝置和機器等(尤其是鋒利的尖角)		6)與戶外管道安裝時，為防止老化，可以給橡膠接頭套上保護套。（如下圖）

3連接須知:


螺紋絲扣橡膠接頭安裝： <1>螺紋絲扣橡膠接頭在安裝的時候需要注意，請先把需要連接的兩端的管件放在水平面上放平。 <2>安裝的時候需要先把絲扣結構擰在起重一段管件中，然后在擰另外一段的管件，始終保持在水平面上，防止在安裝的過程中受力不均勻而導致撕裂橡膠接頭。 <3>用手或者扳手將絲扣擰緊要把絲扣橡膠接頭盒兩端管件固定在不容易拉伸或者扭曲的物體上。
法蘭連接DN600橡膠接頭的安裝： <1>法蘭與橡膠接頭連接首先檢查反向法蘭是否有凸起，毛刺等情況，問題不大的話可以適用銼刀或紗布磨平毛刺，必要時可追加并用密封墊。 <2>法蘭橡膠接頭在安裝前先把需要連接的兩端管件在水平面上放平，（CHHW-華威工程師提示：盡量使用橡膠接頭配套的法蘭件，如更換或搭配其他品牌法蘭片請參照右圖1.正確指示圖標準，以免造成不必要的損失）。 <3>把固定牢固的一端管件放平,接著讓橡膠接頭上的法蘭轉動使法蘭孔四周對齊,插進螺絲,擰上螺母。 <4>將另一端管件法蘭與橡膠接頭上的法蘭水平對齊,旋轉橡膠接頭上的法蘭,使法蘭口四周相對,插進螺絲(CHHW-華威售后專員溫馨提醒：右圖2.為錯誤視圖，請按照正確方向安裝螺栓，以免造成球體運行時偏向、離心、偏移、拉伸造成橡膠接頭與螺栓接觸造成橡膠接頭爆裂),擰上螺母,水平方向使三者緊密連接,防止密封不嚴。
卡箍連接橡膠接頭的安裝： <1>卡箍式橡膠接頭,采用卡箍來代替法蘭盤和螺栓,安裝時可將卡箍式橡膠接頭的兩管口分別套裝在要邊接的管道上,通過卡箍將橡膠接頭與管道固定連接。   <2>卡箍連接橡膠接頭拆卸時松開所述卡箍即可.從而達到補償管道因熱脹冷縮,輸水所產生的位移量之目的。




4管道固定須知:

---

由于內部壓力的負荷作用，橡膠接頭會產生應力，所以在產品安裝過程中，請用金屬件固定牢管道以確保產品的正常運行。


5保存須知:

---



1)在運輸和存放過程中要注意保護好產品。如有損壞，請勿使用。 2)產品需長時間儲存時，應存放于陰涼處，避免陽光直射。 3)勿長期擱置產品于40度以上的高溫及過于潮濕的地方。

4)產品需遠離火源和高溫。 5)勿壓產品。
